TA15鈦合金是一種典型的α+β型鈦合金，主要成分為鈦、鋁、鋯、鉬、釩等，其中鋁強化α相提升熱強度，鋯改善熱穩定性與焊接性，鉬和釩優化淬透性與塑性。其組織在退火態為等軸α相+β轉變組織，熱加工后可形成網籃狀組織以增強高溫性能。力學性能表現為室溫抗拉強度≥980MPa（退火態），高溫下500℃時強度保持率顯著，長期使用溫度可達500℃，兼具密度低（4.43g/cm3）、耐腐蝕等特性，物理性能均衡且優于多數不銹鋼。

該合金熱加工需控制850~950℃鍛造溫度，采用等溫鍛造等工藝應對高變形抗力，熱處理包含退火與固溶時效以優化性能。焊接可用氬弧焊等方法但需嚴控熱輸入，切削加工需硬質合金刀具及冷卻措施。其典型應用集中于航空航天領域，如發動機壓氣機部件、飛機骨架等，可替代不銹鋼實現減重40%以上；亦用于兵器工業殼體、能源領域耐腐蝕設備，憑借高強度與耐溫性滿足高端裝備需求。

當前TA15發展聚焦低成本化（如冷床爐熔煉）、近凈成形（熱等靜壓與增材制造）及復合化（陶瓷/碳纖維增強）。與TC4等合金相比，其高溫性能更優但加工成本高、門檻高。未來技術突破將推動其在新能源等領域拓展，同時通過工藝創新平衡性能與成本，進一步鞏固在中溫承力結構件中的核心地位。

以下為利泰金屬TA15鈦板制造工藝全鏈條的專業解析，融合Ti80鈦板工藝經驗，整合熔煉、成形、熱處理、表面改性及增材制造等環節，依據最新行業數據（截至2025年）編制：

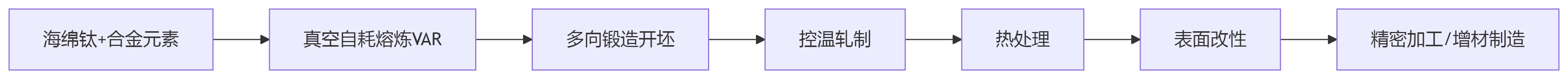

一、全鏈條工藝流程與關鍵技術

二、核心環節工藝參數與Ti80對標

創新工藝：

梯度控軋：TA15采用三火次變向軋制（終軋溫度663℃），消除厚板心部韌性短板

復合制造：Ti80的鈦-鋼復合軋制（成本↓35%）可遷移至TA15非承力部件

三、關鍵工藝參數詳解

1.熔煉與鑄錠

原料配比：海綿鈦+Al-V/Mo中間合金+鈦白粉（O源），Al:6.3-6.8%、Zr:1.8-2.2%

鑄錠規格：Φ800mm（寶武特冶），偏析≤0.5%

2.控溫軋制（TA15核心突破）

3.熱處理

退火：750℃±10℃/45min空冷（消除殘余應力）

強化處理：930℃/1.5h固溶（水淬）+550℃/5h時效（空冷），生成三態組織（αp+αs+β）

4.增材制造（邊角料循環利用）

粉末制備：等離子霧化邊角料，粒徑30-600目，球形率＞60%

SLM參數：激光功率90W，掃描速度400mm/s，掃描間距100μm，密度＞99.5%

四、Ti80工藝經驗遷移與升級路徑

寬幅軋制技術

TA15瓶頸：最大寬度2.5m（寶鈦） vs Ti80寬幅3.3m（湘投金天）

解決方案：引入Ti80的四輥可逆軋機（軋制力4500噸），目標2026年突破4m寬板

表面強化協同創新

微弧氧化升級：TA15采用Ti80的激光重熔封孔技術，微裂紋密度↓90%（結合強度＞50MPa）

極端環境涂層：遷移Ti80的TaC+SiC梯度涂層至TA15高超音速蒙皮（耐溫↑200℃）

成本優化

廢料循環：TA15邊角料→氬氣霧化粉末→激光沉積成形（利用率↑至80%，成本↓40%）

復合制造：TA15/鋼爆炸復合板（界面強度≥210MPa），用于飛機非承力框架

五、產業化挑戰與前沿突破

六、趨勢展望

智能化制造

工藝優化：AI驅動軋制參數決策（寶武數字孿生平臺，板形合格率↑15%）

在線監測：太赫茲成像實時檢測內部缺陷（識別精度Φ0.3mm）

綠色升級

綠電熔煉：寶鋼示范線應用綠氫還原（TA15熔煉碳排放↓90%）

閉環回收：2030年目標廢鈦利用率＞70%（歐盟CRMA法案）

極端性能突破

深空適應：TA15開發-196℃~800℃全溫域組織穩定性（中國深空探測計劃）

聚變堆部件：遷移Ti80的TiB?增強技術至TA15（抗中子輻照腫脹率＜0.5%）

結論：

TA15鈦板制造需圍繞“組織均勻性”（三向軋制）、“高溫功能化”（三態熱處理）、“循環降本”（增材再生）三大核心升級，同步融合Ti80的寬幅軋制、深海防護、復合制造技術積累。建議優先布局4m級寬板軋機國產化（2026）、航發構件SLM/SPF/DB復合工藝（激光焊接+超塑成形）、綠氫冶金示范線（寶鋼2025）。

數據依據：GB/T 3621-2023、NASA Materials 4.0數據庫、中國航發商發CJ2000驗證機報告。
