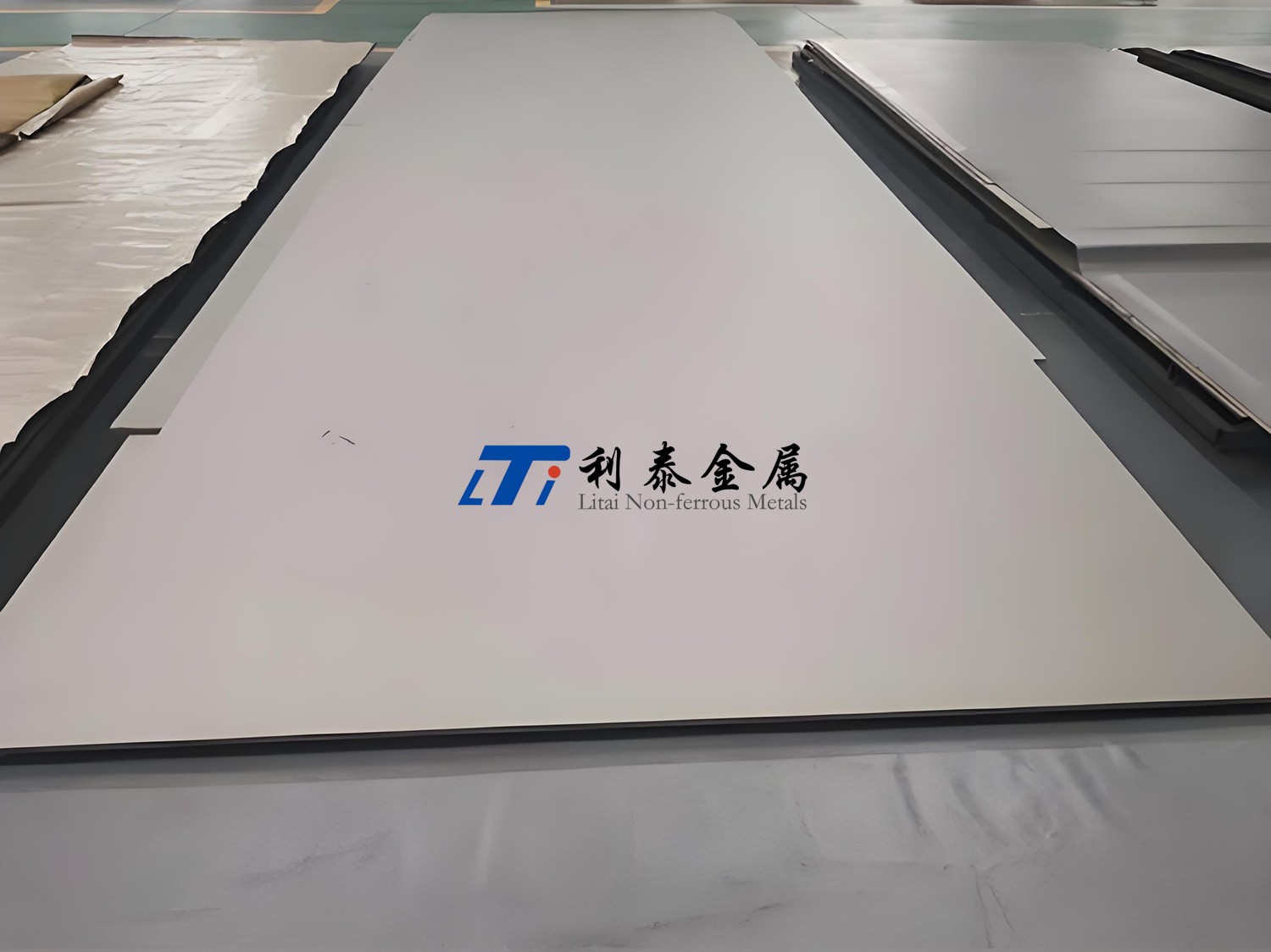

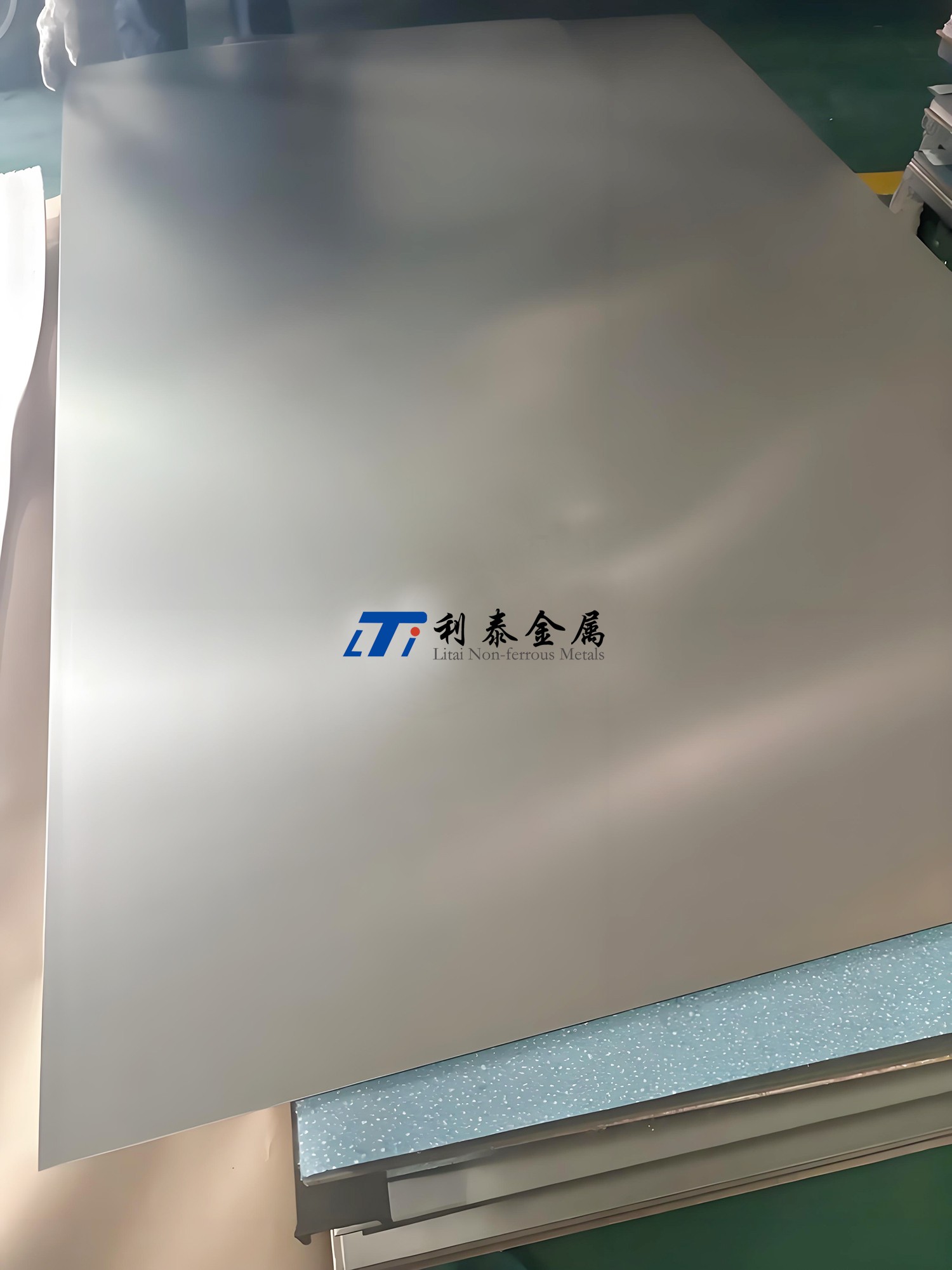

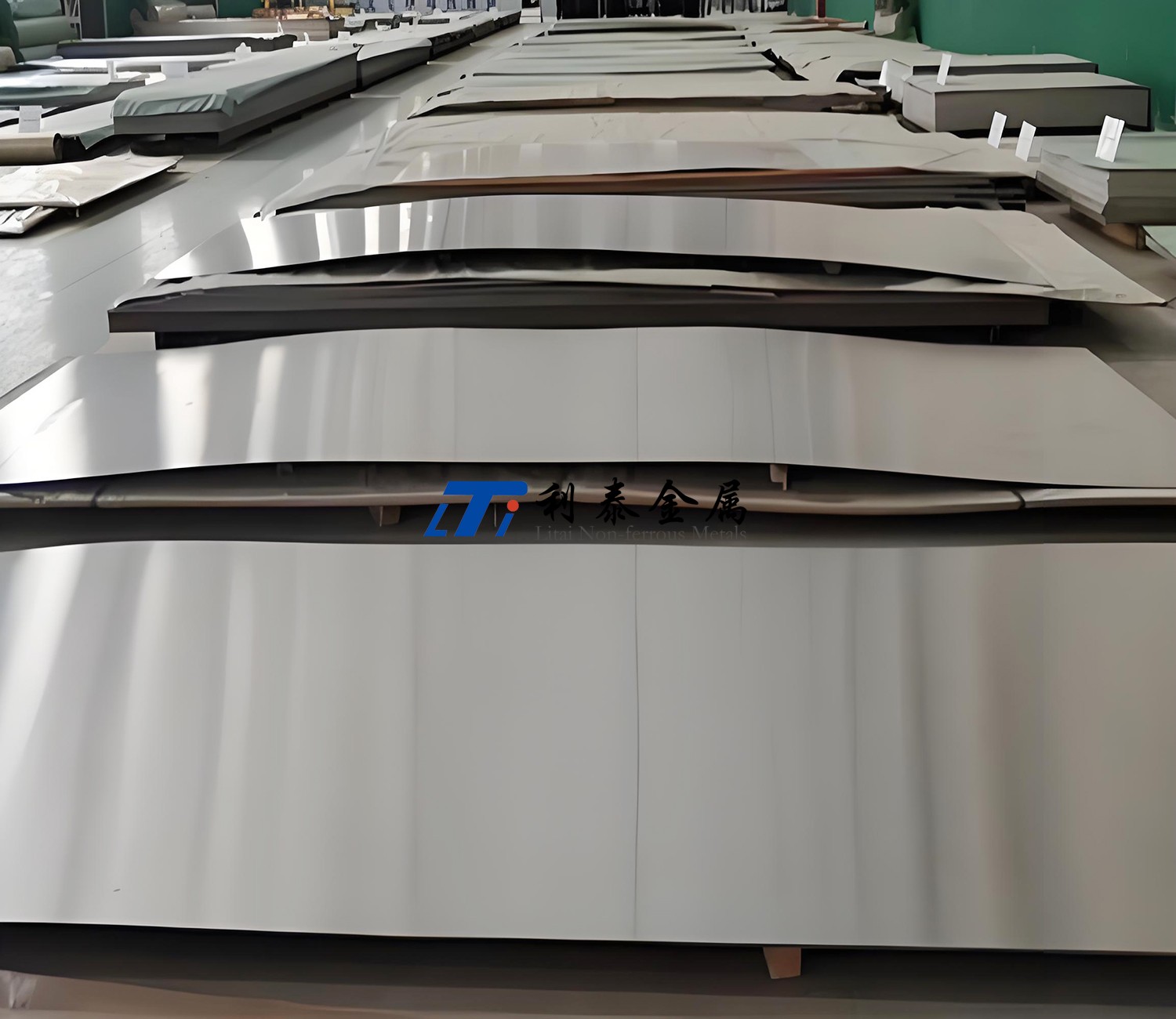

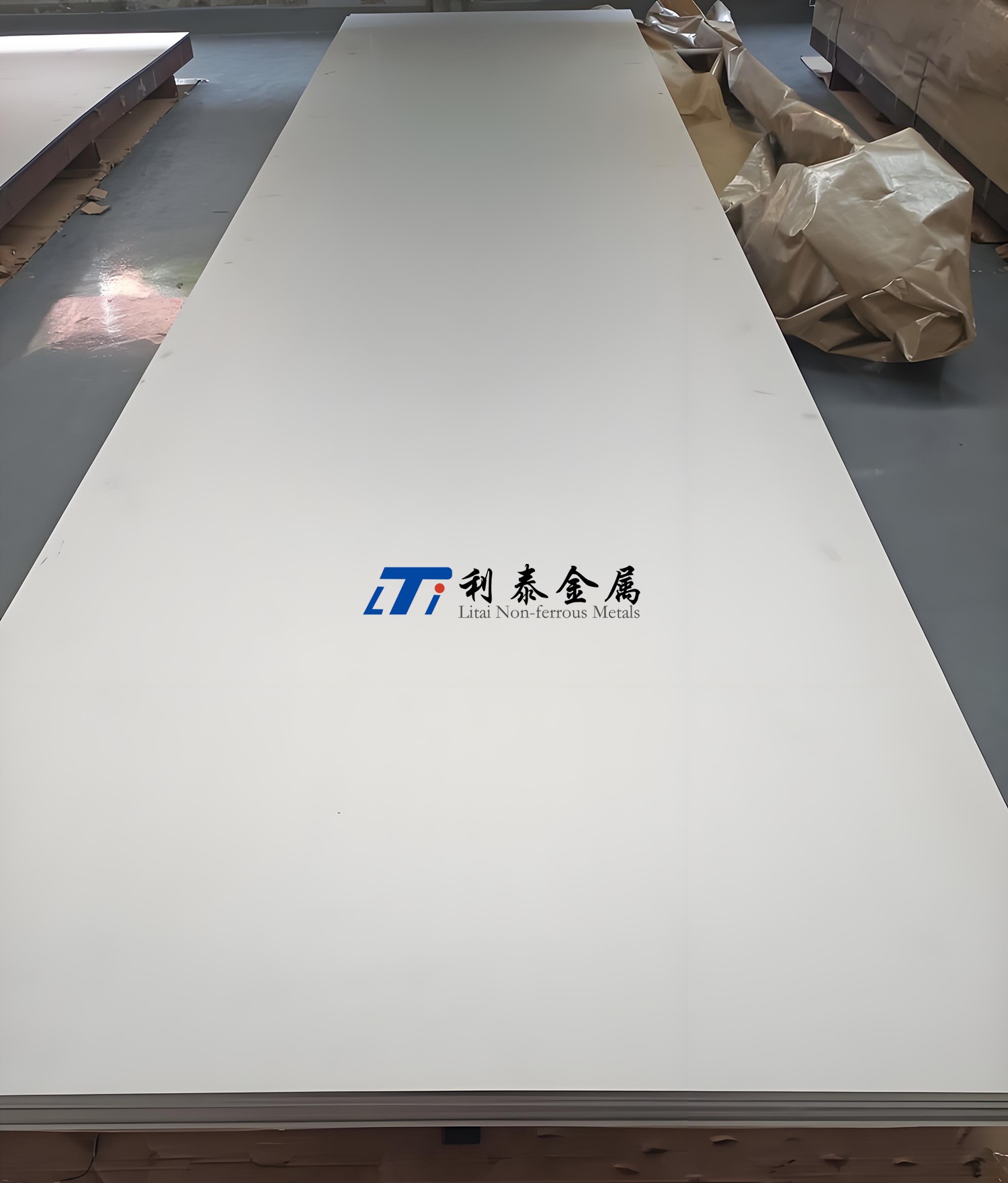

BT20 鈦板國內對應牌號為 TA15（名義成分為 Ti-6.5Al-2Zr-1Mo-1V），是蘇聯 1964 年研制的高 Al 當量近 α 型鈦合金板材，具有室溫抗拉強度 900MPa 以上、500℃高溫強度 700MPa 左右、延伸率 15% 以上的力學性能，以及良好熱穩定性、焊接性能和耐海洋環境、地?zé)崃黧w、核輻射等腐蝕性能（Mo 元素提升耐 Cl?腐蝕性），廣泛應用于航空航天領域的超音速飛機蒙皮、發動機高溫部件等高溫結構件，船舶與海洋工程的船舶外殼、耐壓殼體，能源與化工領域的地?zé)峁艿馈⒑穗姺磻?yīng)堆冷卻系統襯板等，一般采用電極壓制 + 三次真空消耗熔煉法熔煉，經冷軋（厚度 0.5-6mm、寬度 2000mm）或熱軋（厚度 0.8-80mm、寬度 2000mm、長度 6000mm）成型，寶雞利泰金屬可供應不同規格產品并提供定制加工服務。以下是關于BT20鈦板的詳細分類說明，以獨立表格形式呈現：
1. 定義
| 內容 | 描述 |
| BT20鈦板定義 | BT20是俄羅斯標準（ГОСТ）中的近α型鈦合金（名義成分為 Ti-6.5Al-2Zr-1Mo-1V），具有優異的高溫強度、抗氧化性及焊接性，專用于航空發動機高溫部件（如壓氣機葉片、機匣）及航天器熱防護結構。 |
2. 材質
| 成分 | 含量（wt%） |
| Al | 6.0-7.0% |
| Zr | 1.8-2.5% |
| Mo | 0.8-1.2% |
| V | 0.8-1.2% |
| Ti | 余量 |
| 雜質（Fe、O等） | Fe≤0.25%，O≤0.15% |
3. 性能特點
| 特性 | 具體表現 |
| 高溫強度 | 550℃下抗拉強度≥550 MPa，600℃短時強度保持率≥75%。 |
| 抗氧化性 | 600℃×100h氧化增重≤0.5 mg/cm2，優于TC4合金。 |
| 焊接性 | 電子束焊焊縫強度系數≥95%，熱影響區寬度≤1.5mm。 |
| 疲勞性能 | 高周疲勞極限（10?次循環，R=0.1）≥450 MPa。 |
4. 執行標準
| 標準類型 | 標準號 | 適用范圍 |
| 俄羅斯標準 | ГОСТ 23755-79 | 航空用BT20鈦合金板材規范 |
| 中國航空標準 | HB 6623.2-2019 | 航空用TA15鈦合金技術條件（類似牌號） |
| 國際標準 | AMS 4916 | 對應美國宇航材料規范（Ti-6Al-2Sn-4Zr-2Mo） |
| 歐洲標準 | EN 2002-1:2021 | 航空結構件用鈦合金性能要求 |
5. 加工工藝
| 工藝步驟 | 關鍵參數 |
| 熔煉 | 真空自耗電弧爐（VAR）三次熔煉，氧含量≤0.15%。 |
| 熱軋 | β相區軋制（1000-1050℃），變形量≥70%，晶粒度≤ASTM 5級。 |
| 熱處理 | 雙重退火：950℃×1h/空冷 + 550℃×4h/空冷。 |
| 表面處理 | 滲硅涂層（Si-Al共滲，厚度10-20μm）提升抗氧化性。 |
6. 關鍵技術
| 技術領域 | 突破點 |
| 組織調控 | β熱處理獲得網籃組織（α相體積分?jǐn)?shù)≥80%），提升蠕變性能。 |
| 精密成形 | 超塑性成形（SPF，溫度900-950℃）制造復雜薄壁件（延伸率≥500%）。 |
| 焊接防護 | 動態氬氣保護系統（氧含量≤50 ppm）防止高溫區氧化。 |
7. 加工流程
| 步驟 | 流程說明 |
| 1. 熔煉 | 海綿鈦+中間合金熔煉成鈦錠（直徑≥600mm）。 |
| 2. 熱軋 | β相區軋制至中厚板（厚度15-50mm）。 |
| 3. 熱處理 | 真空退火優化組織均勻性。 |
| 4. 精加工 | 五軸數控機床加工氣動曲面（公差≤±0.03mm）。 |
| 5. 檢測 | 超聲探傷（Φ1.0mm平底孔標準）+ 高溫持久試驗（550℃/300 MPa，≥100h）。 |
8. 具體應用領域
| 應用部件 | 功能需求 |
| 航空發動機壓氣機葉片 | 耐高溫氣流沖刷（溫度≤600℃）。 |
| 航天器熱防護板 | 抗熱震性（ΔT≥800℃/s）。 |
| 燃?xì)廨啓C燃燒室內襯 | 抗燃?xì)飧g（含硫燃料環境）。 |
| 高速飛行器蒙皮 | 輕量化（面密度≤5 kg/m2）+ 高溫尺寸穩定性。 |
9. 與其他高溫鈦合金對比
| 合金牌號 | BT20優勢 | BT20劣勢 |
| TC4（Ti-6Al-4V） | 高溫強度更高（550℃下強度高30%） | 室溫強度低5%-8% |
| TA15（Ti-6.5Al-2Zr-1Mo-1V） | 抗氧化性更優（600℃氧化速率低20%） | 成本高15-20% |
| IMI 834（Ti-5.8Al-4Sn-3.5Zr-0.7Nb） | 蠕變性能更佳（600℃/150 MPa，壽命≥1000h） | 加工難度更大 |
10. 未來發展新領域
| 方向 | 具體內容 |
| 增材制造 | 激光粉末床熔融（LPBF）制造空心冷卻葉片（減重25%）。 |
| 復合材料 | 鈦-陶瓷基復合材料（SiC纖維增強）用于超高溫部件（≥800℃）。 |
| 智能涂層 | 熱障涂層（YSZ）與自愈合涂層結合，延長高溫壽命。 |
11. 技術挑戰與前沿攻關
| 挑戰領域 | 攻關方向 |
| 高溫氧化 | 開發納米晶Al-Cr-Y涂層（耐溫≥700℃）。 |
| 殘余應力控制 | 熱等靜壓（HIP）聯合梯度退火技術（殘余應力≤30 MPa）。 |
| 成本優化 | 短流程熔鍛一體化工藝（能耗降低20%）。 |
12. 趨勢展望
| 趨勢 | 預測內容 |
| 耐溫極限突破 | 通過合金設計將長期使用溫度提升至650℃（2030年目標）。 |
| 數字化制造 | 基于AI的工藝參數優化系統（廢品率降低至0.5%）。 |
| 綠色循環 | 鈦廢料氫化-脫氫再生技術（回收率≥90%）。 |
以上表格基于俄羅斯標準 ГОСТ 23755-79 及2023年國際高溫材料會議成果整理，涵蓋BT20鈦板的核心特性、工藝難點及未來發展方向，適用于航空發動機設計、材料選型及高溫部件制造參考。
|
|
|
|
|
 |
