引言

TB6鈦合金廣泛應(yīng)用于航空輕量化領(lǐng)域，該合金的主要優(yōu)勢有：耐腐蝕性好、易加工、延展性好、強度高、自重輕[1]。在動荷載及高溫的條件下，金屬材料易產(chǎn)生形變，此時熱溫度和應(yīng)變率等因素的改變必然會對其力學(xué)性能產(chǎn)生一定影響[2]。溫度軟化效應(yīng)、應(yīng)變率強化效應(yīng)發(fā)生在材料中，然而材料熱變形行為受兩種條件的影響不同，應(yīng)變率不斷增大的情況下，材料流動應(yīng)力受恒定溫度作用影響而不斷增大；另外當(dāng)溫度不斷提高時，流動應(yīng)力在應(yīng)變率恒定的情況下則開始降低[3-4]。

相關(guān)研究吸引了很多學(xué)者。霍思含等[5]針對熱軋TA18鈦合金棒材卡站壓縮試驗，結(jié)果表明，經(jīng)熱軋后的TA18鈦合金棒材均可以得到均勻的顯微組織，在壓縮變形量為30%時壓縮強度達(dá)到最大。黃立國等[6]通過真空感應(yīng)凝殼熔煉方法制備了Ti-6Al-4V-0.1B合金鑄錠，隨后在850～985℃的溫度范圍內(nèi)和0.001～1s-1的應(yīng)變速率范圍內(nèi)開展熱壓縮測試，結(jié)果顯示合金的流動應(yīng)力對溫度和應(yīng)變速率都是敏感的。

張俊喜等[7]采用分離式霍普金森壓桿（SHPB）方法測試Ti-6Al-2Zr-2Sn-3Mo-2Nb-1Cr-0.1Si-Fe合金雙重退火后組織和力學(xué)性能，提高了材料的斷裂應(yīng)變。

綜上所述，本文在探究力學(xué)性能參數(shù)影響規(guī)律時，主要從流動應(yīng)力、動態(tài)屈服強度、材料應(yīng)力—應(yīng)變關(guān)系曲線等在受熱溫度、應(yīng)變率及應(yīng)變不同條件下變化規(guī)律展開研究分析，為制備更優(yōu)性能的鈦合金板材提供了一定的參考價值。

1、實驗

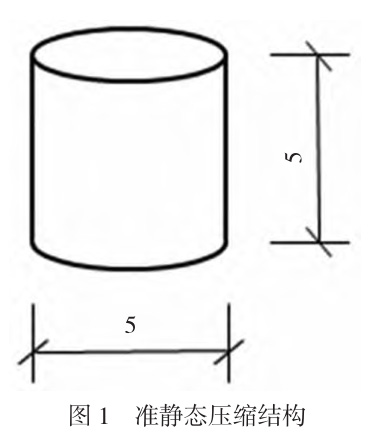

本次試驗選用TB6鈦合金管材為試件原材料，尺寸為?219mm×6mm壁厚。按照?5×5圓柱體標(biāo)準(zhǔn)完成準(zhǔn)靜態(tài)壓縮試件設(shè)計，該試件尺寸圖如圖1所示。

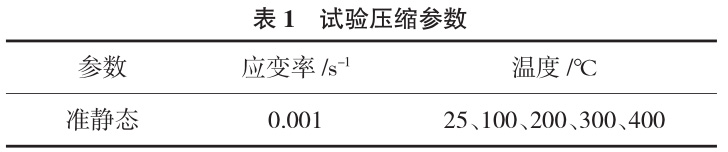

試樣數(shù)及試驗參數(shù)值如表1所示。第一，準(zhǔn)靜態(tài)拉伸重復(fù)試驗要求應(yīng)變率保持在0.001s^-1，同時展開2次，基本力學(xué)參數(shù)可通過此得到；第二，靜壓縮試驗則需保證應(yīng)變率和溫度調(diào)整至固定的變化數(shù)值。

2、金屬材料應(yīng)變率效應(yīng)

在塑性變形下材料很容易因為位錯密度變化導(dǎo)致應(yīng)變率效應(yīng)產(chǎn)生，當(dāng)位錯密度不斷增大時，流動應(yīng)力則相應(yīng)提高[8]。當(dāng)絕熱溫升效應(yīng)在較高應(yīng)變率下產(chǎn)生，在應(yīng)變率耦合及溫度的作用下，流動應(yīng)力轉(zhuǎn)變?yōu)閼?yīng)變率效應(yīng)，并且復(fù)雜度更高[9]。

當(dāng)受熱溫度不斷提高時，金屬材料屈服強度下降，表現(xiàn)為應(yīng)力—應(yīng)變曲線下移。高溫條件下材料內(nèi)部原子產(chǎn)生作用，從而造成合力降低，這種情況下也會很大程度上減少內(nèi)晶體運動阻力，所以流動應(yīng)力在材料塑性變形的過程中，表現(xiàn)為易受溫度變化的宏觀影響，溫度不斷升高，流動應(yīng)力相應(yīng)降低。

3、試驗結(jié)果分析

3.1準(zhǔn)靜態(tài)壓縮試驗

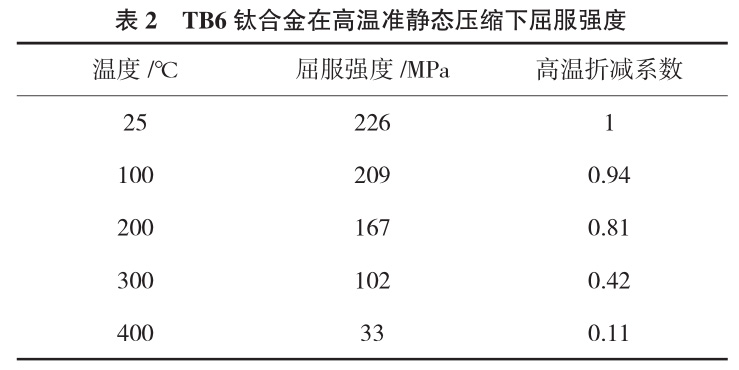

TB6鈦合金在高溫準(zhǔn)靜態(tài)壓縮下屈服強度測試結(jié)果，如表2所示。

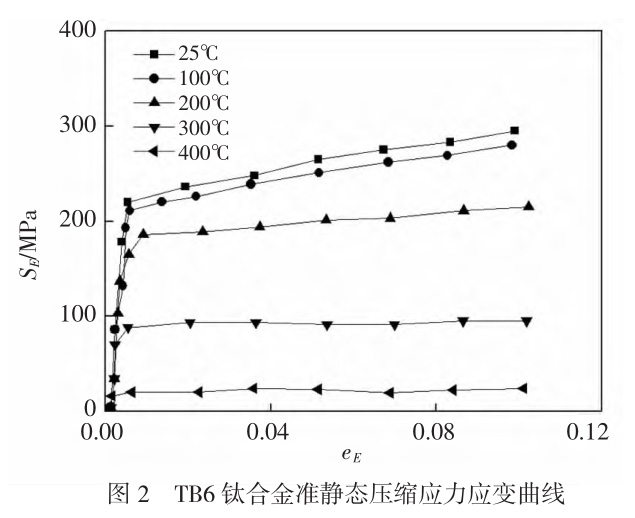

溫度不同時，TB6鈦合金高溫力學(xué)性能的應(yīng)力—應(yīng)變關(guān)系曲線如圖2所示，為不同溫度下TB6鈦合金在準(zhǔn)靜態(tài)壓縮過程中性能表現(xiàn)情況。經(jīng)觀察發(fā)現(xiàn)，當(dāng)受熱溫度不斷升高時，應(yīng)力應(yīng)變曲線開始呈現(xiàn)下移的趨勢，并且這種變化趨勢隨著溫度升高越快而越顯著，這一現(xiàn)象意味著材料力學(xué)性能極易受受熱溫度的影響[10]。曲線在溫度達(dá)到100℃時貼近常溫值，所以力學(xué)性能不易受溫度影響，當(dāng)溫度升至200℃時，與常溫狀態(tài)相比，應(yīng)力應(yīng)變曲線下降趨勢相對較小，但是當(dāng)溫度繼續(xù)升溫至300℃和400℃時，應(yīng)力應(yīng)變曲線下降趨勢極其明顯。

3.2組織演變分析

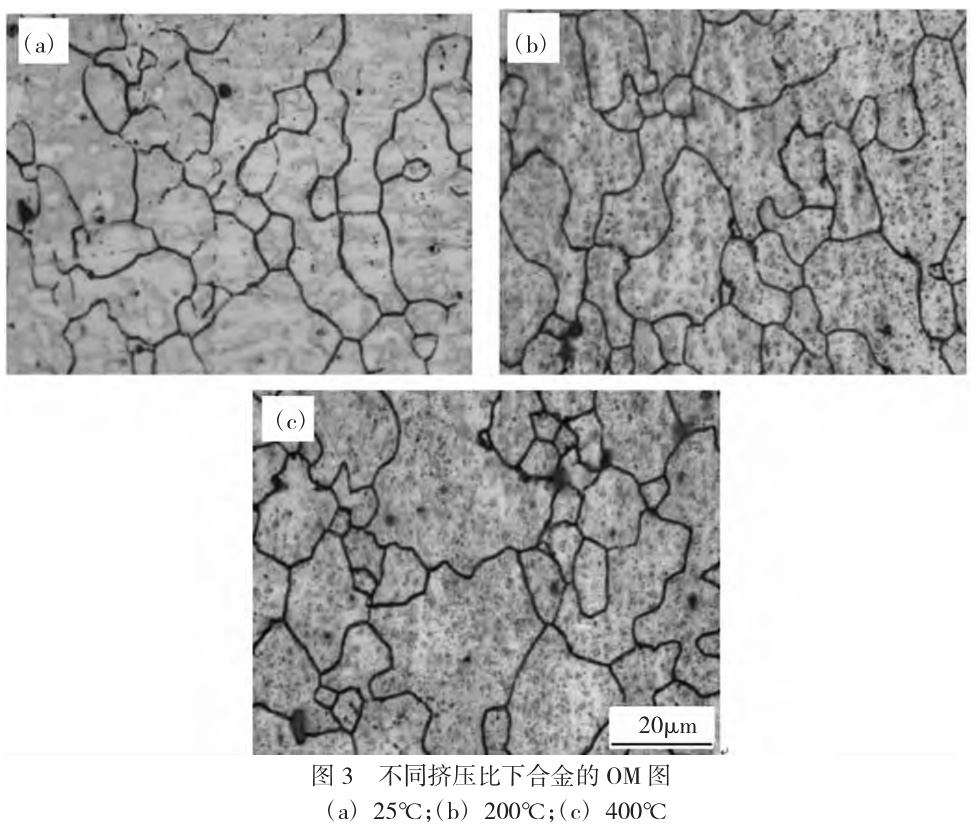

對各壓縮溫度條件制得的TB6鈦合金試樣進行掃描電鏡表征得到的微觀形貌如圖3所示。結(jié)果發(fā)現(xiàn)，所有壓縮溫度條件下的合金組織中都形成了大量第二相顆粒，并且整體分布形態(tài)都較均勻，顆粒外形主要為短棒型與類球形結(jié)構(gòu)。利用圖像分析軟件統(tǒng)計得到第二相比例如表3所示。

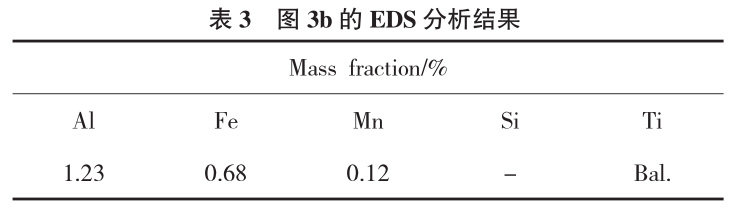

可以發(fā)現(xiàn)，以200℃和400℃得到的TB6鈦合金第二相比例相對25℃的條件發(fā)生了明顯升高；其中，200℃和400℃條件下的TB6鈦合金中形成了比例基本相近的第二相，而400℃的板材形成了更少的短棒型第二相；表3給出了擠壓比26.2條件下的鋁合金板材各元素含量EDS測試結(jié)果。可以看到，此時形成了具有球型結(jié)構(gòu)的Al2Fe析出相，同時形成了TiAlFe條形析出相。

TB6鈦合金型材的力學(xué)性能受多方面因素的影響。伴隨擠壓比的增大，材料形變加大同樣會導(dǎo)致材料第二相更加彌散與細(xì)碎，析出板條狀β相數(shù)量增加、密度增大。伴隨擠壓比的不斷增大，在高溫環(huán)境下合金極易出現(xiàn)再結(jié)晶，造成晶粒變大，然而因為第二相更加彌散、密集，限制晶粒長大，因此合金晶粒的尺寸并沒有出現(xiàn)顯著的改變。

4、結(jié)論

本文開展航空內(nèi)燃機用TB6鈦合金高溫壓縮成形特性分析，得到研究結(jié)果如下：

（1）TB6鈦合金在應(yīng)變在增加過程存在的應(yīng)變硬化效應(yīng)較強。其應(yīng)變硬化效應(yīng)作用較強，應(yīng)變率強化效應(yīng)較弱。

（2）壓縮后合金組織中都形成了大量第二相顆粒，整體分布形態(tài)都較均勻，顆粒外形主要為短棒型與類球形結(jié)構(gòu)。

參考文獻：

[1]楊青云,李沖,呂光輝,等.TiB95合金熱壓縮流變應(yīng)力研究[J].鍛壓裝備與制造技術(shù),2022,57（05）:127-130.

[2]張安,張元東,劉秀良,等.鍛造變形量對TC25G鈦合金組織和性能的影響[J].鍛壓裝備與制造技術(shù),2023,58（03）:100-104.

[3]黃艷華,馮繼才,彭暉,等.減少TA12A鈦合金鍛造過程表面開裂工藝研究[J].鍛壓裝備與制造技術(shù),2022,57（02）:85-87.

[4]吳海旭,楊麗,耿慶濤,等.TB6-T6鈦合金擠壓型材高溫拉伸性能及模型預(yù)測[J].熱處理技術(shù)與裝備,2020,41（02）:10-13.

[5]霍思含,呂逍.變形量對TA18鈦合金微觀組織和性能的影響[J].鋼鐵釩鈦,2023,44（04）:68-72.

[6]黃立國,莊偉彬,高志玉.Ti-6Al-4V-0.1B鈦合金的熱壓縮變形行為[J].稀有金屬,2023,47（04）:512-519.

[7]張俊喜,郭小汝,陳百明,等.高強韌Ti-6Al-2Zr-2Sn-3Mo-2Nb-1Cr-0.1Si-xFe鈦合金的組織和壓縮性能[J].材料熱處理學(xué)報,2022,43（02）:66-73.

[8]趙士忠,馮超,車全偉,等.6008鋁合金沖擊實驗及其動態(tài)本構(gòu)模型[J].成都大學(xué)學(xué)報（自然科學(xué)版）,2019,38（04）:339-345.

[9]郭小農(nóng),高志朋,朱劭駿,等.國產(chǎn)結(jié)構(gòu)用鈦合金高溫力學(xué)性能試驗研究[J].湖南大學(xué)學(xué)報（自然科學(xué)版）,2018,45（07）:20-28.

[10]馮擎峰,姚再起,葉拓,等.6013-T4鈦合金在不同溫度和應(yīng)變速率下動態(tài)力學(xué)行為及數(shù)值模擬[J].機械工程材料,2017,41（07）:85-90,97.
